Компания RM International Group Sp. z o.o. производит кабельные подвески в сборе и комплектующие для кабельных подвесок. Оборудование производится как стандартного исполнения, так и специального для использования на предприятиях со сложными условиями эксплуатации: химических заводов, металлургических компаний, цементных заводов, атомных станций, морских и речных портов, транспортных терминалах.
Системы запитывания кранов эксплуатируются в температурном диапазоне от минус 50° C до плюс 180° C, в запыленных условиях, во взрывобезопасных зонах, в агрессивной химической среде. Компания поставляет системы запитывания от самых простых – тросовых, до больших сложных, например, для крана с грузоподъемностью 800 тонн. Кабельные подвески производятся во взрывобезопасном исполнении в соответствии с требованиями ТР ТС 012/2011 "О безопасности оборудования для работы во взрывобезопасных средах" с соответствующим сертификатом ТС.
Серия А, В (С-профиль 30х32)
Система основана на применении профиля типа "С" и всех соответствующих компонентов. Поперечное сечение профиля А и В соответствует размерам 30х32 мм, толщина стенки: В - 2,0 мм, А - 1,5 мм. Система токоподвода состоит из кабелей, подвешенных к кабельным тележкам. Она разработана для стандартных условий работы как в закрытых помещениях, так и на открытом воздухе. Эту систему можно использовать в тяжелых условиях работы, таких как:
• агрессивная среда,
• работа на открытом воздухе,
• радиация,
• высокая влажность,
• запыленность,
• работа во взрывоопасной зоне.
• при температурах от -50ºС  до +200ºС

Кабельные тележки Серия А-10

Варианты роликов, используемых в тележках:
1/ полиамид, ось оцинкованная
2/ шариковый подшипник RS или ZZ
3/ шариковый подшипник RS или ZZ - полиамидное покрытие
4/ шариковый подшипник RS или ZZ - полиуретановое покрытие

Характеристики:
• Материал: корпус полиамид
• Седло: полиамид
• Нагрузка до 10 кг

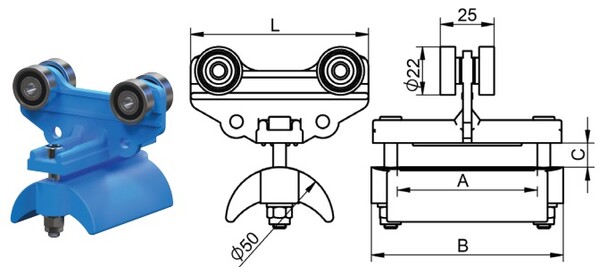

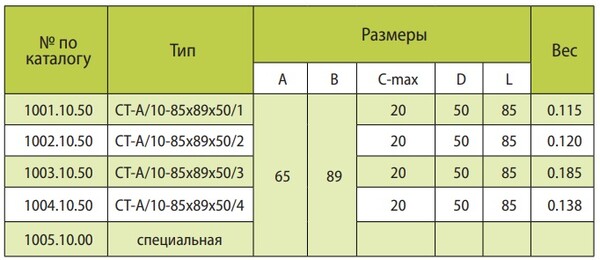

Схема и присоединительные размеры кабельной тележки серии А-10:

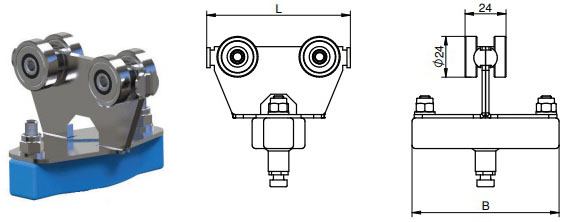

Кабельные тележки Серия А-20

Характеристики:
• Материал: корпус сталь оцинкованная
• Седло: полиамид
• Нагрузка до 16 кг

Схема и присоединительные размеры кабельной тележки серии А-20:

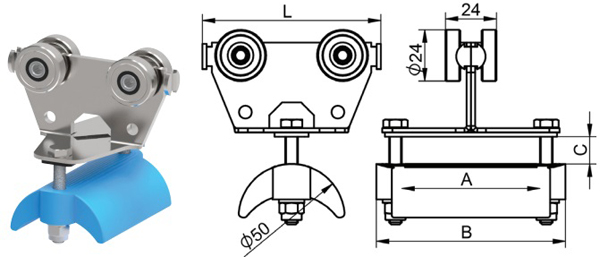

Кабельные тележки Серия А-30


Характеристики:
• Материал: корпус сталь оцинкованная
• Седло: сталь оцинкованная
• Нагрузка до 20 кг

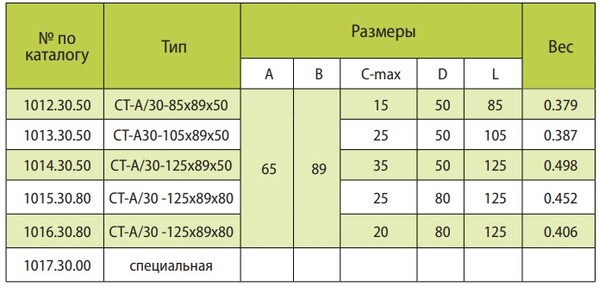

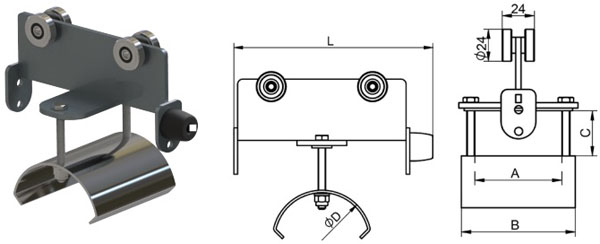

Схема и присоединительные размеры кабельной тележки серии А-30:



Кабельные тележки Серия А-40


Характеристики:
• Материал: корпус сталь оцинкованная
• Седло: сталь оцинкованная
• Нагрузка до 20 кг
• Бампер - резина EPDM

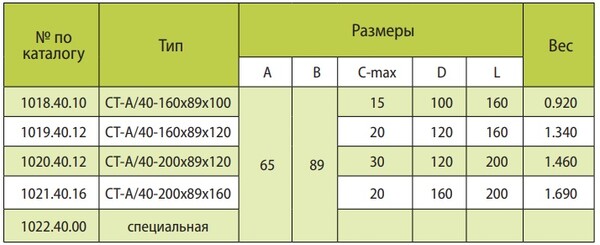

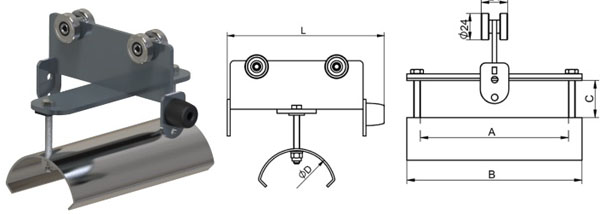

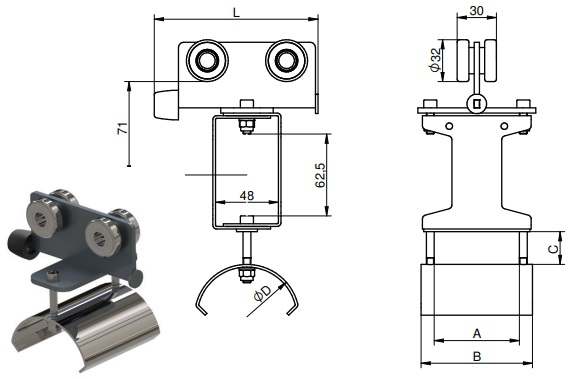

Схема и присоединительные размеры кабельной тележки серии А-40:



Кабельные тележки Серия А-50

Характеристики:
• Материал: корпус сталь оцинкованная
• Седло: сталь оцинкованная
• Нагрузка до 20 кг
• Бампер - резина EPDM

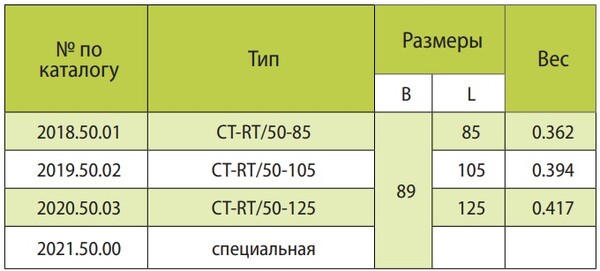

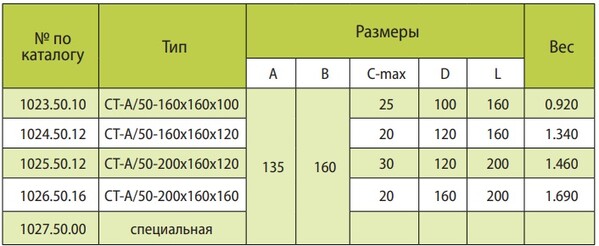

Схема и присоединительные размеры кабельной тележки серии А-50:

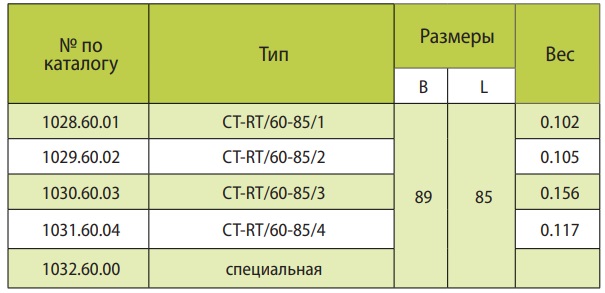

Кабельные тележки Серия А-60


Характеристики:
• Материал: корпус полиамид
• Седло: полиамид
• Крепление обоймы: полиамид
• Нагрузка до 10 кг

Схема и присоединительные размеры кабельной тележки серии А-60:

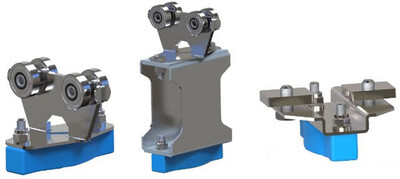

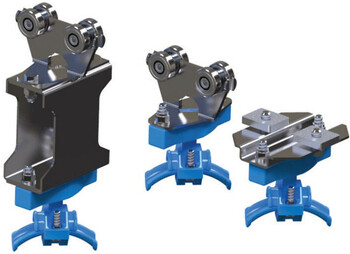

Кабельные тележки Серия А-70


Характеристики:
• Материал: корпус сталь оцинкованная
• Крепление обоймы: полиамид
• Нагрузка до 20 кг

Схема и присоединительные размеры кабельной тележки серии А-70:



Кабельные тележки Серия А-90


Характеристики:
• Материал: корпус сталь оцинкованная
• Нагрузка до 20 кг

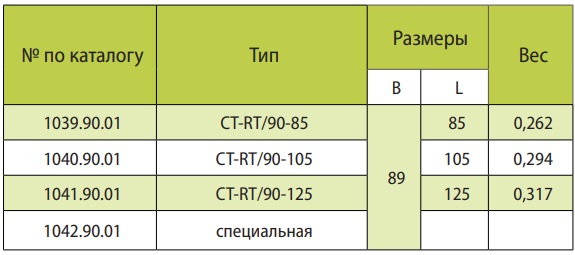

Схема и присоединительные размеры кабельной тележки серии А-90:

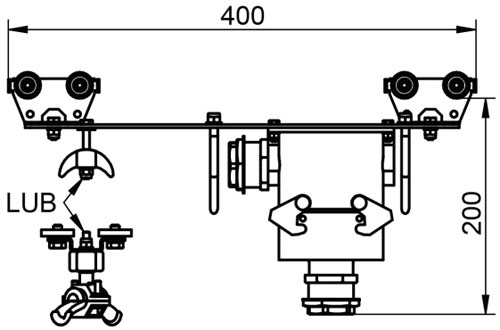

Кабельная тележка для пульта управления AS-80

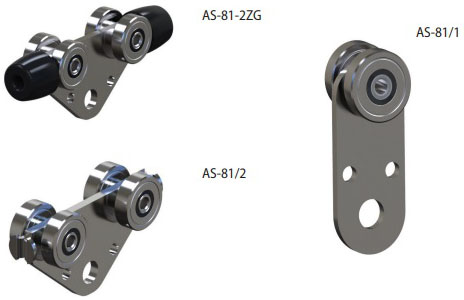

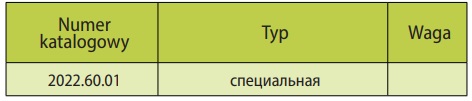

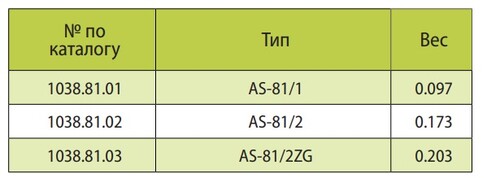

Тележка специальная AS-81


Серия С (С-профиль 40х40)
Система основана на применении профиля типа "С" и всех соответствующих компонентов. Поперечное сечение профиля соответствует размерам 40х40 мм, толщина стенки - 2,5 мм.
Система токоподвода состоит как из плоских, так и круглых кабелей, размещенных на кабельных тележках. Система кабельных тележек серии С разработана для стандартных условий работы как в закрытых помещениях, так и на открытом воздухе. Эту систему можно использовать в тяжелых условиях работы, таких как:
• агрессивная среда
• работа на открытом воздухе
• радиация
• высокая влажность
• запыленность
• работа во взрывоопасной зоне
при температурах от -50С до +200С
* При желании Заказчика, кабельная подвеска может поставляться в сборе, готовая к монтажу на грузоподъемное оборудование.

Кабельные подвески взрывобезопасного исполнения в соответствии с требованиями ТР ТС 012/2011
"О безопасности оборудования для работы во взрывобезопасных средах" с соответствующим сертификатом ТС.

Кабельная тележка Серия С-10

Материал:
• сталь оцинкованная
• седло полиамид
• нагрузка до 20 кг

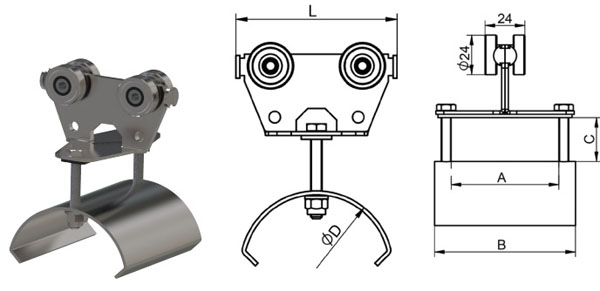

Схема и присоединительные размеры кабельной тележки серии С-10:



Кабельная тележка Серия С-20

Материал:
• сталь оцинкованная
• седло сталь оцинкованная
• нагрузка до 25 кг

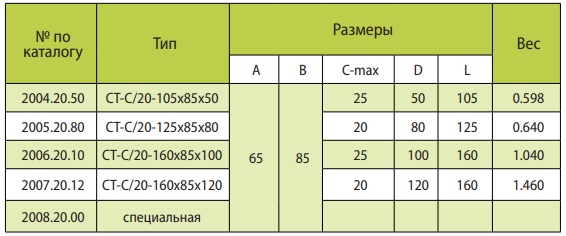

Схема и присоединительные размеры кабельной тележки серии С-20:



Кабельная тележка Серия С-30


Материал:
• сталь оцинкованная
• седло сталь оцинкованная
• нагрузка до 32 кг
• бампер - резина EPDM

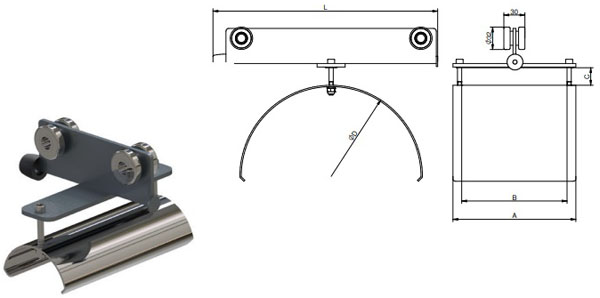

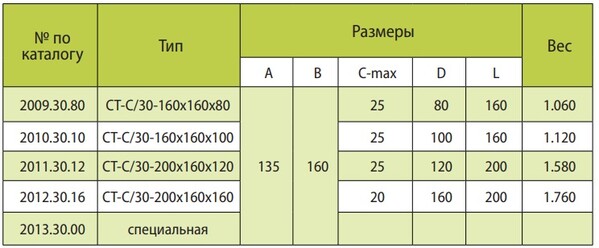

Схема и присоединительные размеры кабельной тележки серии С-30:



Кабельная тележка Серия С-40


Материал:
• сталь оцинкованная
• седло сталь оцинкованная
• нагрузка до 20 кг
• бампер - резина EPDM

Схема и присоединительные размеры кабельной тележки серии С-40:



Кабельная тележка Серия С-50


Материал:
• сталь оцинкованная
• обойма полиамид
• нагрузка до 10 кг

Схема и присоединительные размеры кабельной тележки серии С-50:

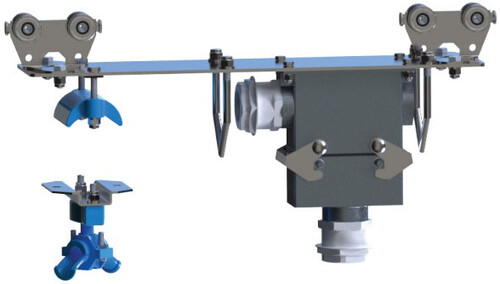

Тележка для пультов управления CS-60/CS-61

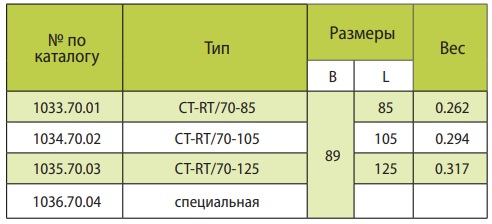

Кабельная тележка Серия С-70

• Тип - CT/RT-70/120
• Вес (кг/шт) - 120
• Нагрузка: до 20 кг

Материал:
• металлический корпус
• обойма металл
Серия RP (трос)

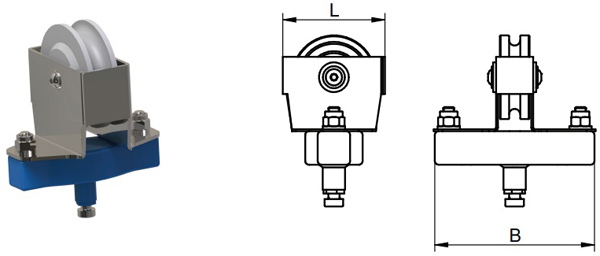

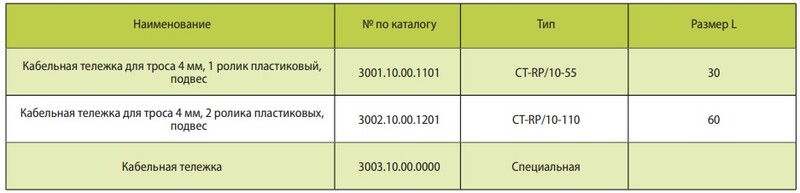

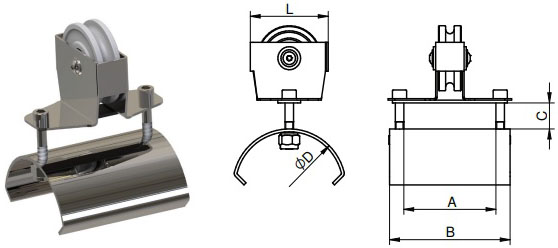

Модель RP-10 Кабельные тележки для троса толщиной 4 мм


Характеристики:
• CT-RP - тип - кабельная тележка для троса
• 10 – модель «10»
• 55 – длина кабельной тележки, мм
Номер каталоговый 3001.10.00.1101
• 30 – серия
• 01 - текущий номер по каталогу
• 10 – кабельная тележка модель «10»
• 1 – диаметр ролика 45 мм
• 1 – количество роликов
• 01 – тип ролика – пластиковый, скользящий
• 02 – тип ролика – пластиковый с подшипником
• 03 – тип ролика- металлический с подшипником
Кабельные тележки для троса 4 мм
Материал:
• Корпус – сталь оцинкованная
• Подвес – металл



Серия RP-20
Ассортимент серии:
• Кабельные тележки одно роликовые с седлом
• Кабельные тележки одно роликовые для обоймы
• Кабельные тележки двух роликовые с седлом
• Кабельные тележки двух роликовые для обоймы

Кабельные тележки для троса толщиной 6-8 мм
CT-RP - тип - кабельная тележка для троса
20 – модель «20»
65 – длина кабельной тележки, мм
Номер каталоговый 3004.20.50.2101
30 – серия
04 - текущий номер по каталогу
20 – кабельная тележка модель «20»
50 – диаметр седла
2 – диаметр ролика 45 мм
1 – количество роликов
01 – тип ролика – пластиковый, скользящий
02 – тип ролика – пластиковый с подшипником
03 – тип ролика- металлический с подшипником

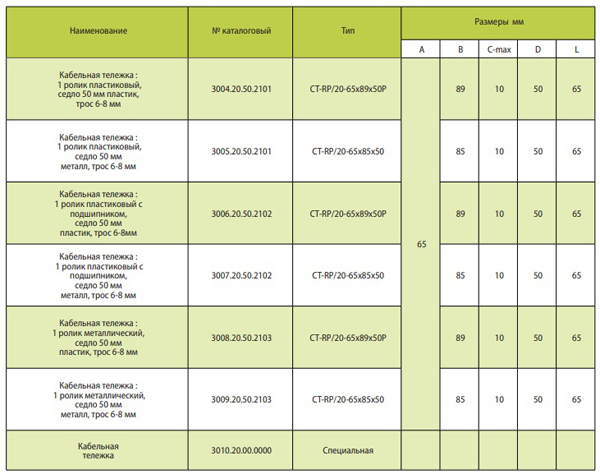

Модель RP-20 Кабельные тележки для троса толщиной 6-8 мм



Модель RP-20 Кабельные тележки для троса толщиной 6-8 мм:

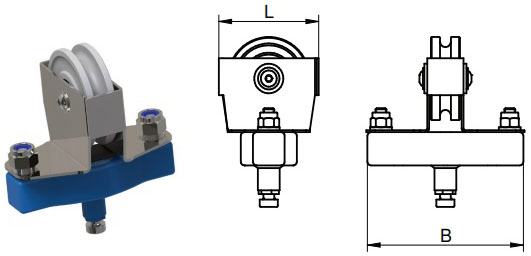

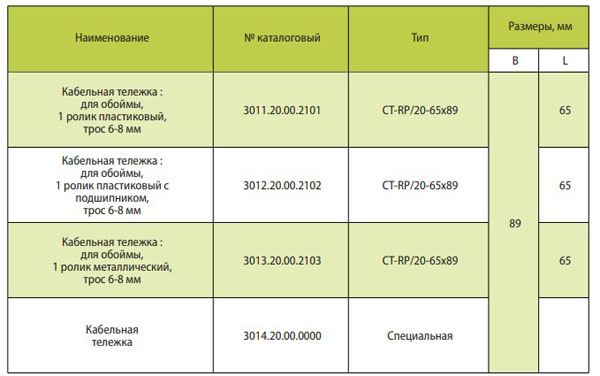

Кабельные тележки однороликовые
Материал:
Корпус – сталь оцинкованная
Крепление обоймы – полиамид
Обоймы в комплект не входят, заказываются отдельно




Модель RP-20 Кабельные тележки для троса толщиной 6-8 мм:

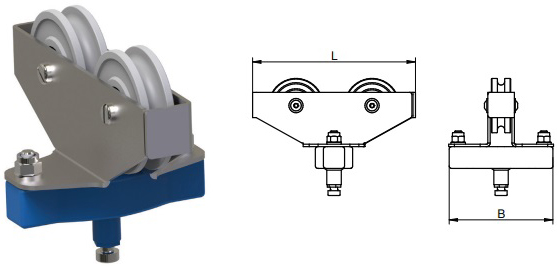

Кабельные тележки двухроликовые
Материал:
Корпус – сталь оцинкованная
Седло – полиамид или сталь оцинкованная

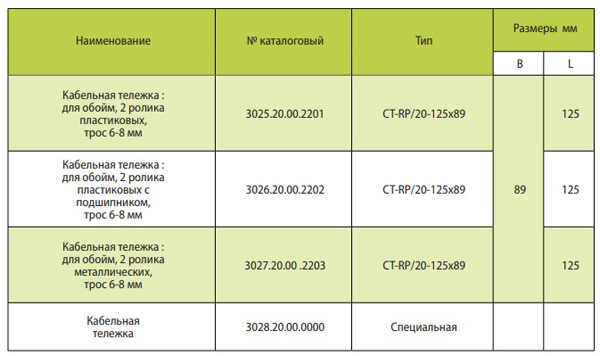

Модель RP-20 Кабельные тележки для троса толщиной 6-8 мм:
Кабельные тележки двухроликовые
Материал:
Корпус – сталь оцинкованная
Крепление обоймы – полиамид
Обоймы в комплект не входят, заказываются отдельно




Серия RP-30
Ассортимент тележек серии RP-30:
Кабельные тележки одно роликовые с седлом
Кабельные тележки одно роликовые для обоймы
Кабельные тележки двух роликовые с седлом
Кабельные тележки двух роликовые для обоймы

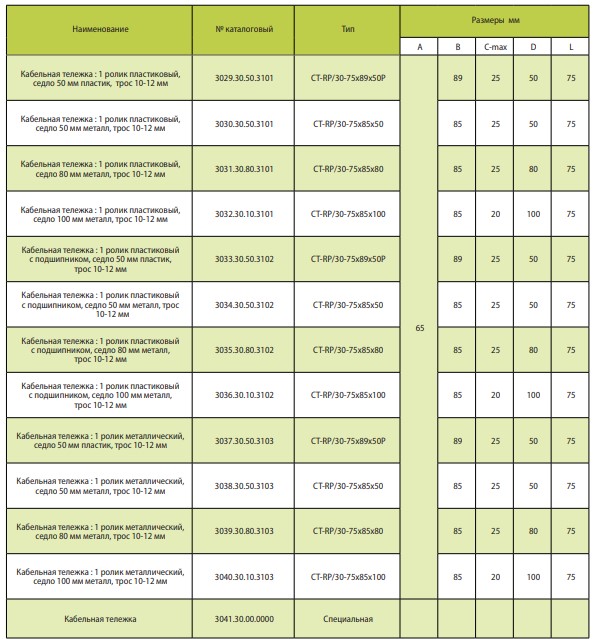

Модель RP-30 Кабельные тележки для троса толщиной 10-12 мм:
CT-RP - тип - кабельная тележка для троса
30 – модель «30»
75 – длина кабельной тележки, мм
Номер каталоговый 3029.30.50.3101
30 – серия
29 - текущий номер по каталогу
30 – кабельная тележка модель «30»
50 – диаметр седла
3 – диаметр ролика 60 мм
1 – количество роликов
01 – тип ролика – пластиковый, скользящий
02 – тип ролика – пластиковый с подшипником
03 – тип ролика- металлический с подшипником

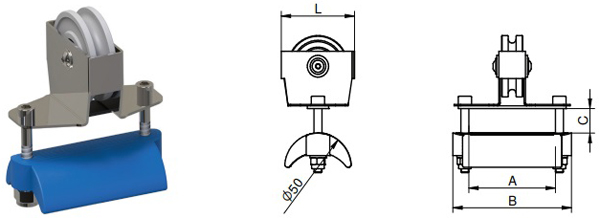

Кабельные тележки однороликовые
Материал:
• Корпус – сталь оцинкованная
• Седло – полиамид или сталь оцинкованная




Серия RP-40
Ассортимент тележек серии RP-40:
• Кабельные тележки одно роликовые с седлом
• Кабельные тележки одно роликовые для обоймы
• Кабельные тележки двух роликовые с седлом
• Кабельные тележки двух роликовые для обоймы

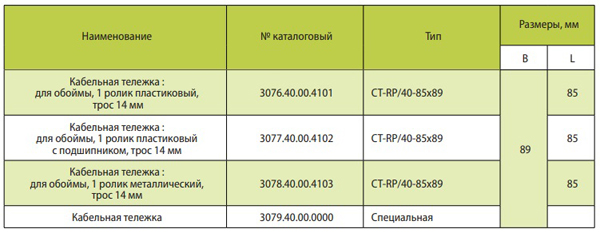

Кабельные тележки для троса толщиной 14 мм
CT-RP - тип - кабельная тележка для троса
40 – модель «40»
85 – длина кабельной тележки, мм
Номер каталоговый 3063.40.50.4101
30 – серия
63 - текущий номер по каталогу
40 – кабельная тележка модель «40»
50 – диаметр седла
4 – диаметр ролика 75 мм
1 – количество роликов
01 – тип ролика – пластиковый, скользящий
02 – тип ролика – пластиковый с подшипником
03 – тип ролика- металлический с подшипником

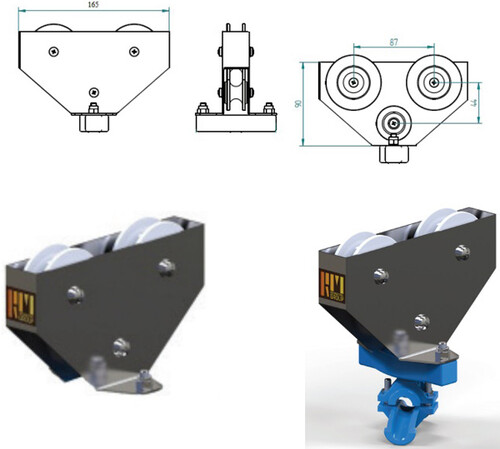

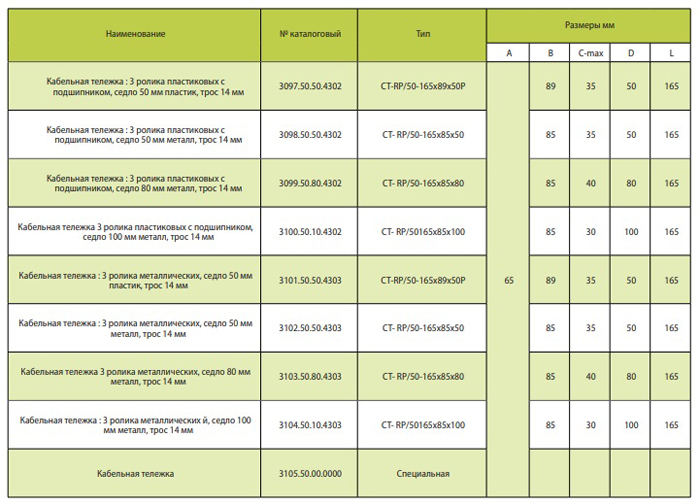

Серия RP-50
Ассортимент:
• Кабельные тележки трех роликовые с седлом
• Кабельные тележки трех роликовые для обоймы
• Кабельные тележки для троса толщиной 14 мм

CT-RP - тип - кабельная тележка для троса
50 – модель «50»
165 – длина кабельной тележки, мм
Номер каталоговый 3097.50.50.4302
30 – серия
97 - текущий номер по каталогу
50 – кабельная тележка модель «50»
50 – диаметр седла
4 – диаметр ролика 75 мм
3 – количество роликов
01- тип ролика – пластиковый, скользящий
02 – тип ролика – пластиковый с подшипником
03 – тип ролика- металлический с подшипником




Тележки поводковые на трос
CTТ-RP - тип - тележка поводковая для троса
11 – модель «11»
Номер каталоговый 3001.11.50.1501
30 – серия
01 - текущий номер по каталогу
11 – тележка поводковая модель «11»
50 – диаметр седла
5 – специальный ролик для поводковой тележки
1 – количество роликов
01 – тип ролика – пластиковый

Материал:
Корпус – сталь оцинкованная
Ролик – пластиковый
Толкатель – сталь оцинкованная
Седло пластиковое, или сталь оцинкованная, или крепление обоймы – полиамид



Зажим концевой на трос
CTЕ-RP - тип - зажим концевой для троса
12 – модель «12»
Номер каталоговый 3001.12.50
30 – серия
01 - текущий номер по каталогу
12– зажим концевой модель «12»
50 – диаметр седла
Материал:
Корпус – сталь оцинкованная
Седло пластиковое, или сталь оцинкованная, или крепление обоймы – полиамид
Обоймы не входят в состав тележек


Серия FL ( ⊥ - балка, плоский кабель)
Ассортимент:
• Модель FL-10
• Модель FL-20
• Модель FL-30
• Модель FL-40

В системе применяются кабельные тележки для двутавровой балки серии IPE с горизонтальными полками и серии INP с наклонными полками, а также для балки по Российскому ГОСТу. Тип балки необходимо указывать при заказе кабельных тележек.

В комплект токоподвода, как правило, входит одна поводковая тележка, один концевой зажим и несколько кабельных тележек, количество которых определяется множественными факторами, такими как:
 - количество, тип и вес кабеля,
 - допустимая нагрузка на тележку,
 - максимальная высота кабельной петли,
 - максимально допустимая длина накопителя тележек.

При заказе тележек данного типа, необходимо указывать тип балки. Кабельные подвески поставляются взрывобезопасного исполнения в соответствии с требованиями ТР ТС 012/2011 "О безопасности  оборудования для работы во взрывобезопасных средах" с соответствующим сертификатом ТС.

Серия RD ( ⊥ - балка, круглый кабель)
Ассортимент:
• Модель RD-10
• Модель RD-20
• Модель RD-30
• Модель RD-40
• Модель RD-50
• Модель RD-60
• Модель RD-70
• Модель RD-80

В серии RD применяются кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по Российскому ГОСТу. Тип балки необходимо указывать при заказе кабельных подвесок.

В комплект токоподвода входит поводковая тележка, концевой зажим и несколько кабельных тележек, количество которых определяется техническими данными каждого проекта, такими как :
• количество, тип и вес кабеля;
• допустимая нагрузка на тележку;
• максимальная высота кабельной петли;
• максимальная допустимая длина накопителя тележек.

Поставляем кабельные подвески взрывобезопасного исполнения в соответствии с требованиями ТР ТС 012/2011 "О безопасности оборудования для работы во взрывобезопасных средах" с соответствующим сертификатом ТС.
Кабельные подвески поставляем также уже в собранном виде, готовом к монтажу на грузоподъемное оборудование.

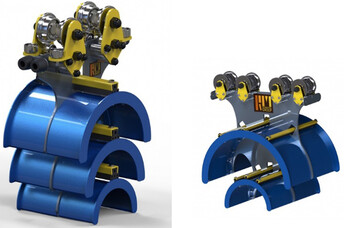

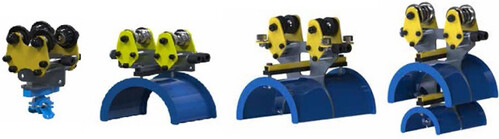

Серия WGWK (крупногабаритные тележки)
Ассортимент:
• Тележки с 1 седлом
• Тележки с 2 седлами
• Тележки с 3 седлами



Крупногабаритные кабельные тележки для двутавра изготавливаются под потребности проектов. Могут иметь седла диаметрами от 160 до 460 мм. Максимальная кабельная каретка произведена для перемещения кабеля весом 550 кг, вес самой тележки составляет 120 кг. Диаметры седел зависят от диаметров кабелей и их изгибов. При необходимости кабельные тележки изготавливаются с тремя парами роликов. Диаметр и тип роликов подбирается в зависимости от размера и типа двутавровой балки.
