ООО Вектра – российский производитель, специализирующийся на производстве и поставке оборудования и комплектующих для грузоподъемных кранов и механизмов (мостовых и козловых кранов, кран-балок и тельферов). Выпускаемая продукция снабжается паспортами и инструкциями, проходит обязательный контроль качества.

Ассортимент включает:
• Троллеи кранов и комплектующие к ним (троллеедержатели, кронштейны, секции троллейные, токоприемники, светофоры троллейные и др.)
• Кабельные тележки двутавровые, для перемещения кабеля по двутавровой балке
• Кабельные тележки и подвесы тросовые, для перемещения кабеля по тросу или струне
• Блоки резисторов крановые, блоки нагрузочных резисторов, блоки тормозных резисторов для преобразователей частоты.
Ассортимент кабельных тележек ООО Вектра:
Кабельные тележки для передвижения по тросу или струне
Кабельные тележки под плоский или несколько круглых кабелей:

Кабельные тележки для передвижения по двутавровой балке
Двухроликовые кабельные каретки:



Кабельные тележки для передвижения по тросу или струне
Кабельные тележки под плоский или несколько круглых кабелей
1. Кабельные тележки, каретки для троса со стальным роликом и подшипником

Тележка на трос ВЕ-11
Кабельная каретка на трос легкой конструкции ВЕ-11 предназначена для кабельного токоподвода к крану, грузовой тележке или тельферу. Эти подвесы комплектуются стальным роликом с подшипником и полукруглым седлом под кабель.
Тележки ВЕ-11 изготавливаются по ТУ 3178-004-26284822-2013. На подвесы ВЕ-11 устанавливаются ролики под трос до 8, 12 и 16 мм. Ролики имеют разный диаметр и размер ручья под трос.
Кабельная каретка на трос ВЕ-11-8 под канат до 8 мм:


Кабельная каретка на трос ВЕ-11-12 для каната от 8 до 12 мм:


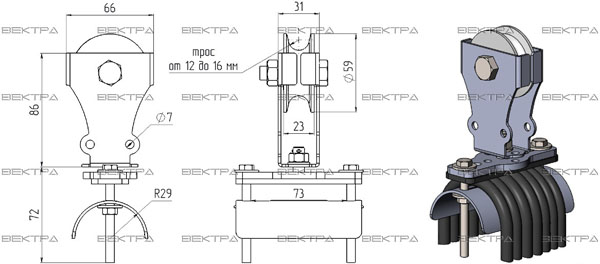

Кабельная каретка на трос ВЕ-11-16 на канат от 12 до 16 мм:

Тележка на трос ВЕ-21
Кабельная тележка ВЕ-21 на струну предназначена для подвода электропитания к тельферам, грузовым тележкам или кранам. Тележки ВЕ-21 изготавливаются по ТУ 3178-004-26284822-2013. На подвесы ВЕ-21 устанавливаются ролики под трос до 8, 12 и 16 мм . Ролики имеют разный диаметр и размер ручья под трос.

Каретки комплектуются 2 роликами:
• Ходовой, стальной ролик который перемещает подвес по канату (с подшипником)
• Поджимной, стальной ролик который устанавливается снизу, предотвращает подъем и соскакивание подвеса с троса

Подвес ВЕ-21-8 под канат до 8 мм:


Подвес ВЕ-21-12 для каната от 8 до 12 мм:


Подвес ВЕ-21-16 на канат от 12 до 16 мм:

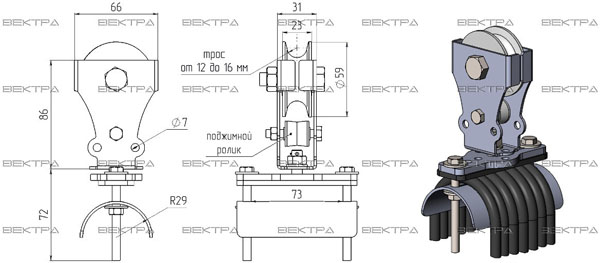

Тележка на трос ВЕ-30
Тележка кабельная на трос ВЕ-30 предназначена для организации системы гибкого кранового токоподвода. Каретки кабельные ВЕ-30 и ВЕ-31 изготавливаются по ТУ 3178-004-26284822-2013.  На подвесы ВЕ-30 устанавливаются ролики под трос до 8, 12 и 16 мм. Ролики имеют разный диаметр и размер ручья под трос.

Подвесы ВЕ-30 изготавливаются в двух вариантах:
• ВЕ-30 с 2-мя роликами: два стальных ходовых ролика с подшипником:
Подвес ВЕ-30-8 под канат до 8 мм:


Подвес ВЕ-30-12 для каната от 8 до 12 мм:


Подвес ВЕ-30-16 на канат от 12 до 16 мм:


• ВЕ-31 с 3-мя роликами: Два ходовых ролика, стальные ролик с подшипником который перемещает подвес по канату + 1 поджимной, стальной ролик предотвращает подъем и соскакивание подвеса с троса
Подвес ВЕ-31-8 под трос до 8 мм:


Подвес ВЕ-31-12 для троса от 8 до 12 мм:


Подвес ВЕ-31-16 на трос от 12 до 16 мм:

Тележка на трос ТКВе-310
Тележка кабельная на трос ТКВе-310 тяжелой конструкции предназначена для гибкого токоподвода к крану. Устройства предназначены под трос или струну диаметром от 6 до 16 мм. В отличии от тележек ВЕ-11, ВЕ-21, ВЕ-31 корпус и седло тележки ТКВе-310 изготавливается из металла большей толщины. Кабельное седло ТКВе-310 рассчитано на укладку круглого кабеля с суммарными диаметрами 120 мм и максимальным диаметром одного кабеля 50 мм. ТКВе-310 - улучшенный аналог тележек: ТКТ-1, ВЕ-11, ВЕ-21, ВЕ-31 WK-PL/41, WK-PLS/41, KKH-B, улучшение заключается в применении поджимного ролика и усилении конструкции тележки.

2. Кабельные тележки, каретки для троса  с роликом без подшипника
Кабельная тележка К-1
Подвес кабельный К-1 и М-1 - относится к скользящим кабельным подвесам или кабельным тележкам с одним роликом. Предназначен для перемещения круглого питающего кабеля, подвода питания к тельферу или кран-балке:
• К-1 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника
• М-1 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника

На подвесы К и М устанавливаются ролики и зажимы под кабель, разных типоразмеров:
• ролики под трос до 8, 12 и 16 мм , имеют разный диаметр и размер ручья под трос
• кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 70 мм

Тележка (подвес роликовый) без подшипника К-2
Подвес роликовый кабельный К-2 (М-2) представляет собой подвес для перемещения кабеля питания по тросу, с двумя роликами:
• К-2 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника
• М-2 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника

На подвесы К и М устанавливаются ролики и зажимы под кабель, разных типоразмеров.
• ролики под трос до 8, 12 и 16 мм , имеют разный диаметр и размер ручья под трос
• кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 70 мм.

Кабельная тележка с двумя роликами К-3 (М-3)
Кабельная тележка с двумя роликами К-3 (М-3) предназначена для крепления и перемещения питающего кабеля по натянутому тросу, т.е. для гибкого кабельного токоподвода к движущимся механизмам (кранам или тельферам). К-3 комплектуются двумя роликами для перемещения тележки по тросику или проволоке и зажимом под кабель:
• К-3 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника
• М-3 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника
На подвесы К и М устанавливаются ролики под трос до 8, 12 и 16 мм .Ролики имеют разный диаметр и размер ручья под трос.
Конструкция и принцип действия кабельных тележек на трос
Тележка К-3 и М-3 - состоит из: двух роликов с помощью которых происходит перемещение по тросу, ролики закреплены в металлическом основании. Снизу к основанию прикреплен кабельный зажим с полукруглым седлом. Кабельный зажим поворотный, рассчитан на плоский кабель шириной 73 мм или несколько круглых кабелей с суммой диаметров 73 мм.
Токоподвод крана или тельфера состоит из нескольких роликовых тележек К-3 помещенных на натянутой струне. Количество тележек зависит от провиса петли кабеля, т.е. расстояние через которое устанавливаются тележки. Кабельные тележки перемещаются растягивая и собирая питающий кабель в петли.

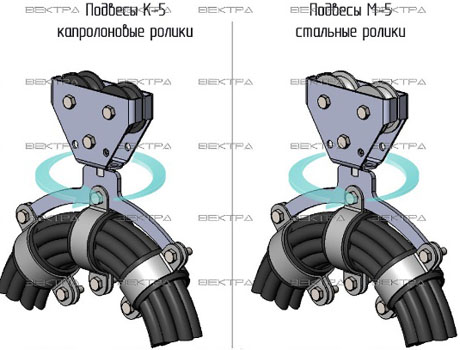

Кабельная тележка для струны К(М)-5
Кабельная тележка для струны К(М)-5 представляет собой двухроликовый подвес для перемещения пучка круглых питающих кабелей по натянутому тросу или струне. Несколько таких тележек создают систему гибкого токоподвода грузоподъемного крана. К-5 - улучшенный аналог кабельных тележек К-1, К-2, К-6 улучшение заключается в применении металлической дуги и трех кабельных зажимов.
• К-5 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника
• М-5 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника

На подвесы К и М устанавливаются ролики и зажимы под кабель, разных типоразмеров:
• ролики под трос до 8, 12 и 16 мм , имеют разный диаметр и размер ручья под трос
• кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 100 мм

Кабельные тележки для передвижения по двутавровой балке
Двухроликовые кабельные каретки
Кабельная тележка 2 ролика для двутавра
Кабельная каретка для двутавра на 2 ролика предназначена для гибкого кабельного токоподвода. Каретки передвигаются по двутавру вслед за передвижением крана или тельфера. Двухроликовые кабельные тележки применяются в случаях, когда есть ограничение по длине участка для сбора тележек.

Особенности:
• под ширину балки от 55 до 135 мм (двутавр №10 -  №30) и более по заказу
• с зажимом под плоский или круглый кабель
• с опорными роликами и без них
• с поддерживающим пластиковым роликом для козловых кранов
• тележки кабельные по чертежу заказчика

Технические характеристики:
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм
• Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм
• Ходовые колеса: стальные с подшипником
• Корпус тележки: оцинкованная сталь
• Допустимая нагрузка: до 20 кг.

Кабельная тележка для круглого кабеля ТДВе-250:


Ведущая каретка ТДВе-450В:


Неподвижная тележка ТДВе-450Н:

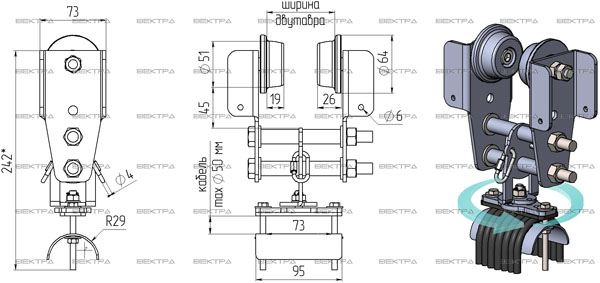

Тележка двутавровая ТДВе-251
Тележка двутавровая ТДВе-251 кабельная предназначена для гибкого кабельного токоподвода к тельферам и кранам. Передвигается по двутавровой балке закрепленной параллельно пути крана, снизу установлено кабельное седло. Седло - состоит из полукруглого основания, на которое укладывается кабель и болтами прижимается к верхней планке. Чтобы не повредить кабель седло снабжается резиновой накладкой. ТДВе-251 производятся по ТУ 3178-005-26284822-2013.

Тележки ТДВе изготавливаются:
• отрегулированные под двутавры с разной шириной полки от 55 до 135 мм
• на седло допускается укладка нескольких круглых или плоских кабелей, ширина седла под кабель 73 мм.

Технические характеристики:
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм
• Кабель: круглый или плоский кабель с шириной до 73 мм
• Ходовые колеса: стальные с подшипником
• Корпус тележки: оцинкованная сталь
• Допустимая нагрузка: до 20 кг.

Тележка ТДВе-251:


Ведущая тележка ТДВе-447В:


Неподвижная тележка ТДВе-447Н:

Тележка козлового крана ТККВе
Тележка кабельная козлового крана ТККВе предназначена для кабельного токоподвода к грузовой тележке козлового крана ККС или КК. Перемещение кареток осуществляется по ездовой балке козлового крана из двутаврового профиля №30, под балкой натянут стальной трос который перемещает грузовую тележку по мосту крана. Для того чтобы избежать провисание этого троса в каретках ТККВе предусмотрен капролоновый ролик.
Такая система токопровода применяется на кранах ККС-10, КК-6,3, КК-12,5, ККЭ. На остальных козловых кранах применяется токоподвод  на роликовых или кольцевых  подвесах или двутавровых тележках. Каретки изготавливаются по ТУ 3178-006-26284822-2013

Ассортимент кареток для козлового крана:
• с вращающимся кабельным подвесом ТККВе-1, ТККВе-1 КД, ТККВе-3, ТККВе-3 КД,ТККВе-5, ТККВе-5 КД,ТККВе-7, ТККВе-7 КД
• с неподвижным кабельным седлом ТККВе-2, ТККВе-4,ТККВе-6,ТККВе-8
• каретки кабельные, кабельные подвесы для козлового крана по чертежам заказчика.

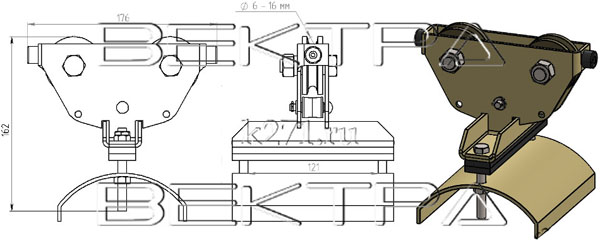

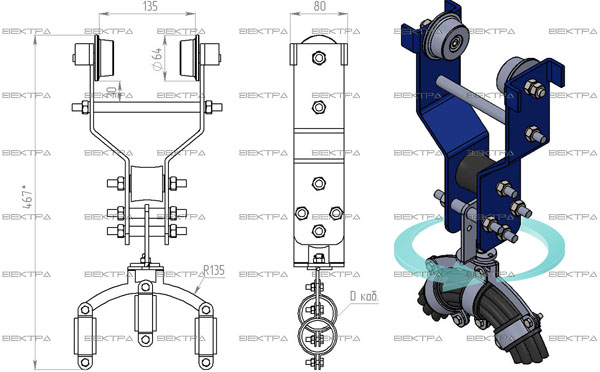

Каретка подвески козлового крана ТККВе-1:
Кабельная каретка козлового крана ТККВе-1 - применяется для подвески силового кабеля питающего грузовую тележку, кранов ККС-6,3 ,ККС-10, КК-12,5. Каретки ТККВе изготавливаются по ТУ 3178-006-26284822-2013 предназначены для перемещения по двутавровой балке с шириной полки 135 мм. Крепление кабеля осуществляется на поворотный веерообразный кабельный зажим. Максимальный диаметр одного кабеля до 45 мм, максимальный диаметр пучка кабелей 100 мм. Особенностью ТККВе-1 по сравнению с другими двутавровыми тележками токоподвода, является наличие дополнительного пластикового ролика который исключает провисание троса грузовой тележки.


Кабельные тележки козловых кранов ТККВе-1 КД:


Кабельные тележки для козлового крана ТККВе-2:
Кабельные тележки для козлового крана ТККВе-2 применяются для токоподвода к грузовой тележке козлового крана ККС-10; ККЭ-12,5; КК-6,3. Токоподвод происходит за счет силового кабеля уложенного в кабельном седле тележки, кабель растягивается и собирается в петли в зависимости от передвижения тележек по двутавровой балке. Каретки ТККВе изготавливается по ТУ 3178-006-26284822-2013 предназначены для перемещения по двутавровой балке с шириной полки 135 мм. Кабель закрепляется на полукруглом седле максимальный диаметр 45 мм
От других двутавровых кареток токоподвода, ТККВе-2 отличается наличием в конструкции дополнительного ролика из капролона который исключает провисание троса передвижения грузовой тележки.

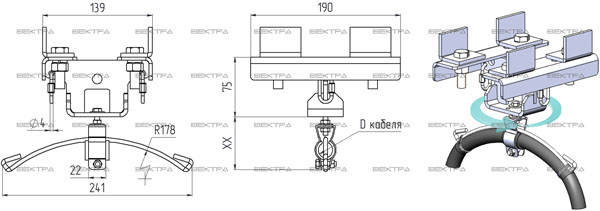

Тележка кабельная ТККВе-3:
ТККВе-3 - это кабельные подвесы для козловых кранов, используются для кабельного токоподвода грузовой тележки кранов КК-0-12,5 и ККС. Тележки ТККВе изготавливаются по ТУ 3178-006-26284822-2013, передвижение осуществляется по двутавру с шириной полки 135 мм.

Данные тележки изготавливаются в двух исполнениях:

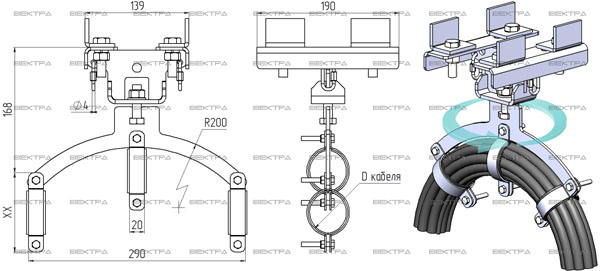

• ТККВе-3 с зажимом в виде "веера" к которому кабель крепиться с двух сторон максимальный диаметр кабеля 45 мм
• ТККВе-3 КД с "дугой" к которой можно подвесить пучок или один кабель с диаметром до 100 мм


Тележка кабельная ТККВе-3 КД:


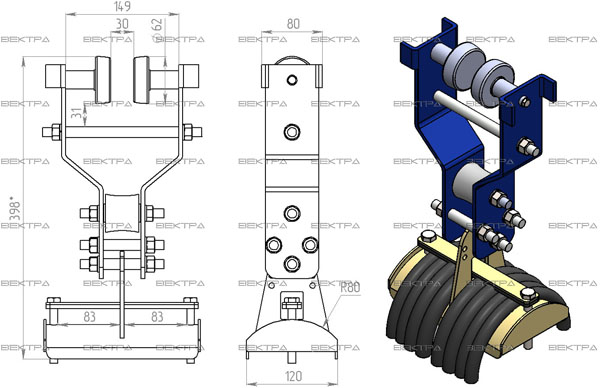

Тележки кабельные козловых кранов ТККВе-4:
Тележка токоподвода для козлового крана ТККВе-4 - это тележка для перемещения питающего кабеля по мосту козлового крана (ККС,КК,ККЭ). Каретки ТККВе-4 изготавливаются по ТУ 3178-006-26284822-2013. Перемещаются по двутавру с шириной полки 135 мм. Кабель закрепляется на полукруглом седле максимальный диаметр 45 мм.
От других двутавровых тележек, ТККВе-4 отличается наличием в конструкции дополнительного ролика который исключает провисание троса передвижения грузовой тележки. Также у этих тележек есть аналог ТККВе-2, разница в форме ходовых колес.


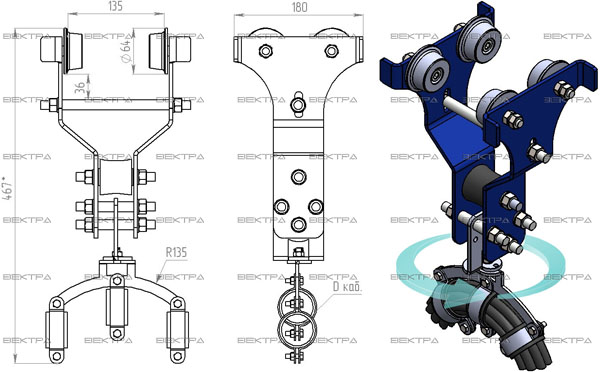

Тележки кабельные козловых кранов ТККВе-5:
Тележка кабельная козлового крана ТККВе-5 с 4 ходовыми роликами используется для перемещения питающего кабеля по двутавру. Отличительная особенность этих тележек от других тележек на двутавр – это наличие дополнительного ролика на который укладывается трос перемещающий тележку. Тележки ТККВе изготавливаются по ТУ 3178-006-26284822-2013, передвижение осуществляется по двутавру с шириной полки 135 мм.

Эти тележки изготавливаются в двух исполнениях:
• ТККВе-5 с зажимом в виде "веера" к которому кабель крепиться с двух сторон максимальный диаметр кабеля 45 мм
• ТККВе-5 КД с "дугой" к которой можно подвесить пучок или один кабель с диаметром до 100 мм


Тележки кабельные ТККВе-5 КД:


Кабельная каретка козлового крана ТККВе-6:
Кабельная каретка козлового крана ТККВе-6 с 4 -мя ходовыми роликами применяется для токоподвода грузовой тележки кранов ККС-10; ККЭ-12 ; КК-6. На седло тележки укладывается питающий кабель, тележка за счет ходовых роликов перемещается по двутавру растягивая и собирая кабель в петли. Каретки ТККВе производятся по ТУ 3178-006-26284822-2013 предназначены для перемещения по двутавровой балке с шириной полки 135 мм. Кабель закрепляется на полукруглом седле, максимальный диаметр 45 мм От других двутавровых кареток токоподвода, ТККВе-6 отличается наличием в конструкции дополнительного пластикового ролика.


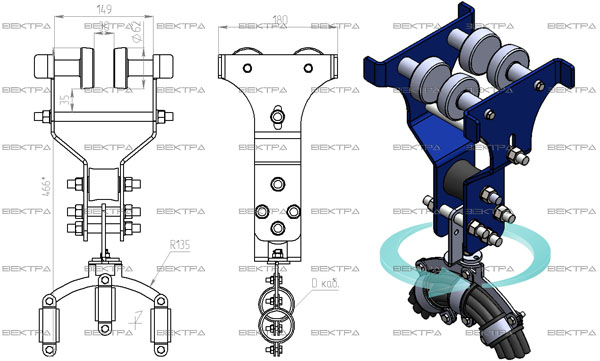

Кабельные тележки ТККВе-7:
ТККВе-7 - это тележка с 4 ходовыми безребордными колесами для перемещения силового кабеля по мосту козлового крана. Обычно такие тележки применяются на кранах марки ККС,КК,ККЭ от других двутавровых тележек они отличаются дополнительным роликом, который поддерживает стальной трос тянущий груз. тележку. Тележки ТККВе производятся по ТУ 3178-006-26284822-2013, передвижение осуществляется по двутавру с шириной полки 135 мм.

В зависимости от кабельного зажима тележки изготавливаются в двух исполнениях:
• ТККВе-7 зажим "веер" к которому кабель крепиться с двух сторон максимальный диаметр кабеля 45 мм
• ТККВе-7 КД с "дугой" к которой можно подвесить пучок или один кабель с диаметром до 100 мм


Тележка козлового крана ТККВе-7 КД:


Тележка кабельная ТККВе-8:
Каретка кабельная (тележка) ТККВе-8 с 4-мя безребордными колесами предназначена для токоподвода козлового крана. Подвешивается на двутавровую балку расположенную под мостом, перемещает силовой кабель вслед за движением грузовой тележки растягивая и собирая кабель в петли.
Каретки ТККВе производятся по ТУ 3178-006-26284822-2013. Рассчитаны на двутавр с полкой 135 мм. Максимальный диаметр кабеля 45 мм. От других двутавровых кареток токоподвода, ТККВе-8 отличается наличием в конструкции дополнительного пластикового ролика.

Четырехроликовые кабельные тележки
Кабельная тележка четырехроликовая предназначена для подвода питающего кабеля к мостовому крану, кран балке или тельферу. Кабельные каретки соединяют друг с другом разгрузочными тросиками. Делается это для того чтобы при расхождении кареток натяжение испытывал трос, а не кабель. Гибкий кабельный токоподвод разрешается применять в пожароопасных помещениях, где применение неизолированных троллей невозможно из-за возможности образования искр.

Кабельные тележки передвигаются по двутавровой балке вдоль пути движения крана, на одной линии токоподвода устанавливают:
• ведущую тележку             -1 шт.
• неподвижную тележку      -1 шт.
• промежуточные тележки - количество зависит от длинны линии.

Тележки кабельные 4-роликовые состоят из:
• Ролики ходовые ребордные - из стали с запрессованными подшипниками под заказ изготовим из латуни или фторопласта
• Корпус тележки - состоит из двух металлических кронштейнов к каждому из которых прикреплены ходовые колеса
• Кабельный подвес или кабельное седло - полукруглая металлическая конструкция, на которую зажимается один или несколько кабелей

Типы кабельных тележек:

Промежуточная тележка ТДВе-400
Промежуточная тележка ТДВе-400 устанавливается несколько штук между ведущей и неподвижной тележками, количество тележек зависит от длинны линии и максимально допустимого провиса петли кабеля. ТДВе-400 состоит из двух кронштейнов, к которым прикреплены по два металлических ходовых ролика с закрытыми подшипниками, снизу тележки подвешивается полукруглое седло или зажим для закрепления кабеля.

Ведущая тележка ТДВе-400В
Ведущая тележка ТДВе-400В ставится первой на кабельной линии, именно за ведущую тележку кран растягивает или собирает тележки. Конструкция ведущей тележки предусматривает пластину с "окном" для соединения с грузоподъемным краном через кронштейн

Неподвижная тележка ТДВе-400Н
Неподвижная тележка ТДВе-400Н ставится в начале линии в месте подвода питающего кабеля, предназначена для неподвижной фиксации и предотвращения его обрыва. Конструктивно неподвижная тележка представляет пластину с зажимами для присоединения к двутавровой балке, к пластине прикреплено кабельное седло.

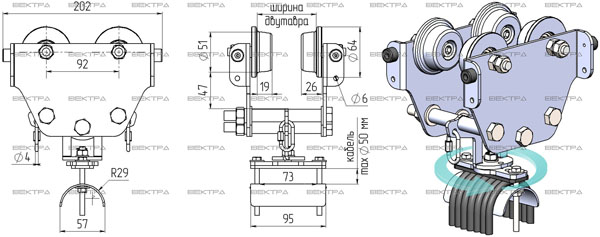

Кабельная тележка ТДВе-447
Кабельные тележки для двутаврового рельса ТДВе-447 используются для токоподвода плоским или круглым кабелем, перемещаются по рельсу закрепленному вдоль пути движения крана. ТДВе-447 производятся по ТУ 3178-005-26284822-2013.

Тележки ТДВе изготавливаются:
• отрегулированные под двутавры с разной шириной полки от 55 до 135 мм
• на седло допускается укладка нескольких круглых или плоских кабелей, ширина седла под кабель 73 мм.

Технические характеристики:
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм
• Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм
• Ходовые колеса: стальные с подшипником
• Корпус тележки: оцинкованная сталь
• Допустимая нагрузка: до 30 кг


Тележка кабельная ТДВе-450
Кабельная каретка для перемещения круглого гибкого кабеля по двутавровой балке ТДВе предназначена для организации кабельного токоподвода к кранам и другим движущимся механизмам. ТДВе-450 производятся по ТУ 3178-005-26284822-2013

Каретки ТДВе изготавливаются:
• отрегулированные под двутавры с разной шириной полки от 55 до 135 мм
• с разными кабельными зажимами, самый маленький из которых зажимает кабель от 10 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 100 мм.

Технические характеристики:
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм
• Кабель: круглый типа КГ, КГН или другой диаметром до 100 мм
• Ходовые колеса: стальные с подшипником
• Корпус тележки: оцинкованная сталь
• Допустимая нагрузка: до 30 кг


Тележка кабельная ТДВе-451
Кабельные крановые тележки для подвески кабеля питания ТДВе-451 используются для создания линии кабельного токоподвода крана с несколькими круглыми или плоскими кабелями. Перемещение осуществляется по двутавровой балке закрепленной вдоль пути движения крана. ТДВе-451 производятся по ТУ 3178-005-26284822-2013.

Тележки ТДВе изготавливаются:
• отрегулированные под двутавры с разной шириной полки от 55 до 135 мм
• на седло допускается укладка нескольких круглых или плоских кабелей, ширина седла под кабель 170 мм.

Технические характеристики:
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм
• Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм
• Ходовые колеса: стальные с подшипником
• Корпус тележки: оцинкованная сталь
• Допустимая нагрузка: до 100 кг.


Кабельные тележки тяжелой конструкции
Кабельный токоподвод кранов большой грузоподъемности выполняется толстым многожильным кабелем, вес кабеля приходящийся на одну кабельную тележку нередко достигает 100 кг и более. Для токоподвода таких кранов выпускаются тележки тяжелой конструкции с увеличенной грузоподъемностью ТДВе-701 с одним и ТДВе-702 с двумя кабельными седлами по ТУ 3178-005-26284822-2013.

Кабельные тележки тяжелой конструкции:
• на ширину балки от 50 до 190 мм
• с диаметром седла от 170 до 600 мм
• с опорными, поддерживающими, боковыми роликами и без них
• с одним и двумя ярусами кабельных седел
• тележки по чертежу заказчика.

Тележки состоят из следующих основных частей:
• Ходовые колеса с ребордой - из стали с запрессованными подшипниками. Под заказ изготовим из латуни, фторопласта или другого материала
• Полукруглого кабельного седла под укладку кабеля - из стали приварено к корпусу, изготавливается различных диаметров от 170 мм до 600 мм и местом под кабель от 120 мм до 400 мм. ТДВе-701 -1 седло , ТДВе-702 2 седла
• Прижим кабельный - швеллер с уплотнением из резины квадратного сечения, уплотнение предназначено для защиты изоляции кабеля от повреждения. Прижим притягивается к седлу болтами и фиксирует кабель на нем
• Резиновые отбойники - установлены с обоих сторон, для смягчения ударов при схождении тележек друг с другом
• Винтовые карабины - за них цепляется цепь разгрузки кабеля
Тележки двухъярусные применяются в тех случаях, когда количество и суммарный размер диаметров кабеля не позволяет поместить весь объем кабеля в одно кабельное седло.

Ассортимент тележек:

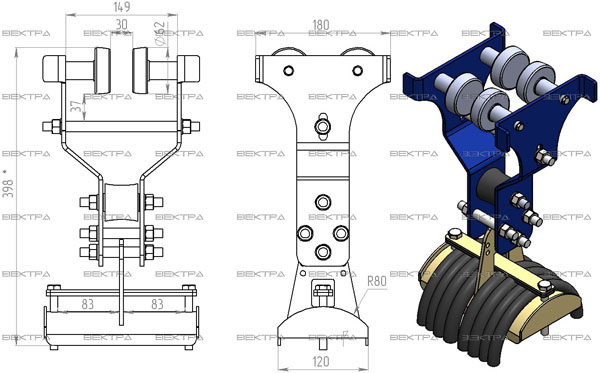

Тележка кабельная ТДВе-701
ТДВе-701 тележка тяжелой конструкции предназначена для подвода электрического питания к кранам большой грузоподъемности. Питание таких кранов осуществляется тяжелым многожильным кабелем, который укладывается на седло тележки. ТДВе-701 производятся по ТУ 3178-005-26284822-2013.


Тележка кабельная ТДВе-702
Тележка тяжелой конструкции с двумя седлами предназначена для подвода питания к кранам с большой грузоподъемностью. Питание этих кранов осуществляется тяжелым многожильным кабелем с большим сечением и наружным диаметром. Производятся по ТУ 3178-005-26284822-2013.

Основные части кабельных тележек ТДВе-702:
• Одноребордные колеса стальные 4 шт. - с запрессованными шариковыми подшипниками. Под заказ возможно изготовление из латуни, фторопласта или другого материала
• Седла для укладки кабеля 2 шт. - седла различных диаметров от 170 мм до 600 мм, изготовлены из стали и приварены к сердцевине. Верхнее седло сделано большего диаметра, чтобы кабель уложеный на него свободно свисал не касаясь нижнего.
• Кабельные прижимы 2 шт. - это металлический швеллер с уплотнением из пористой резины, резина защищает кабельную изоляцию от повреждений. Прижимы устанавливаются на каждое седло и притягиваются болтами фиксируя кабель на седле.
• Резиновые отбойники 4 шт. - установлены с обоих сторон по 2 шт, смягчают удары при схождении тележек друг с другом
• Карабины 2 шт. - устанавливаются с каждой стороны за них цепляется цепь или трос разгрузки кабеля.

Кабельные тележки для передвижения по С-рельсу
Система кабельного токоподвода крана при которой тележки с кабелем передвигаются по закрытому металлическому профилю, называется фестонный токоподвод или фестон, а профиль по которому передвигаются кабельные тележки - С-рельс. В отличии от систем кабельного токоподвода на тросе или двутавре, система с С-рельсом имеет ряд преимуществ и достоинств, проста в монтаже и обслуживании.

Конструкция и принцип действия токоподвода С-рельса
Основная часть системы кранового кабельного токоподвода - ходовой профиль. В данном случае используется металлический С-образный профиль внутри которого передвигаются колеса кабельных тележек.
Кабельные тележки предназначены для перемещения кабеля для питания крана или тельфера вдоль пути его следования. На каждой линии устанавливаются три типа тележек: ведущая- с "окошком" для соединения с краном через жесткий кронштейн; концевая или неподвижная тележка для неподвижного закрепления кабеля в месте его подвода; промежуточные устанавливаются между ведущей и концевой для перемещения кабеля.

Виды тележек для С-рельса:
Тележки кабельные СВ-10
Тележки серии СВ-10 предназначены для перемещения круглого кабеля типа КГ или КГН диаметром до 50 мм. Серия состоит из промежуточной тележки СВ-10,концевой СВ-10К, ведущей СВ-10В.

Характеристики:
• максимальная нагрузка на тележку 10 кг
• зажим под кабель рассчитан на один круглый кабель диаметром до 50 мм, в комплекте коромысло удерживающее кабель в заданном диаметре
• материал тележки – сталь.

Тележка СВ-10



Тележка концевая СВ-10К


Тележка ведущая СВ-10В

Тележки кабельные СВ-15
Тележки серии СВ-15 предназначены для перемещения нескольких круглых кабелей с суммой диаметров 73 мм или плоского кабеля с шириной 73 мм. Серия состоит из промежуточной тележки СВ-15, концевой тележки СВ-15К и ведущей СВ-15В.

Характеристики:
• максимальная нагрузка на тележку 15 кг
• зажим под кабель в виде полукруглого металлического седла , места под кабель 73 мм
• материал тележки – сталь

Тележка промежуточная СВ-15


Тележка концевая СВ-15К


Тележка ведущая СВ-15В

Тележки кабельные СВ-40 тележки тяжелой серии с
Тяжелые тележки серии СВ-40 с увеличенным седлом предназначены для перемещения нескольких круглых кабелей с суммой диаметров 120 мм или плоского кабеля с шириной 120 мм

Серия состоит из промежуточной тележки СВ-40,концевой СВ-40К, ведущей СВ-40В.
• максимальная нагрузка на тележку 40 кг
• зажим под кабель в виде полукруглого металлического седла , места под кабель 120 мм
• материал тележки – сталь.

Тележка СВ-40 под кабель на С-рельс


Тележка концевая СВ-40К под кабель на С-рельс


Тележка ведущая СВ-40В

Телефон: +7 (499) 403-17-76
для звонков из Казахстана: +7 (717) 269-69-54
Почта: info@kabelnye-telezhki.ru
Поставка промышленного оборудования оптом и в розницу звоните!
Назад к содержимому
